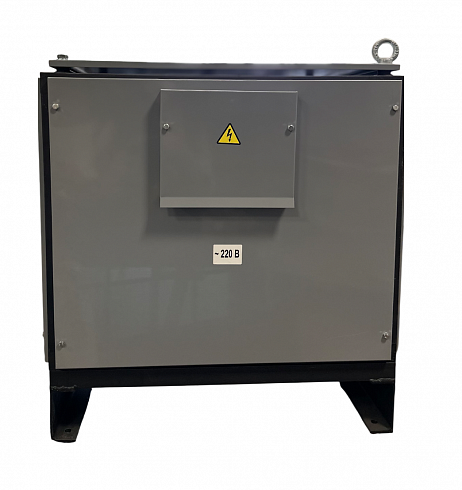

ТП3-100 кВА (Cu)

Подробнее
Заказать расчёт

Характеристики

Класс изоляции обмоток В
Степень защиты корпуса IP20
Габаритные размеры, мм 740*750*1250 или 710*850*970
Масса, кг 670
Климатическое исполнение УХЛ-3
Режим работы Непрерывный
Материал обмоток трансформатора Медь
Напряжение на стороне высокого напряжения По согласованию
Напряжение на стороне низкого напряжения По согласованию
Мощность, кВА 100
Количество фаз сети 3
Схема соединения обмоток по ГОСТ 11677-85 По согласованию

Описание


Для создания автономных точек силового электропитания производственных участков компанией «ЭТА» разработан трехфазный сухой силовой трансформатор напряжения ТП1 мощностью 100 кВА(при отсутствии реактивной нагрузки 100 кВт), способный обеспечить работу оборудования общей мощностью до 60 кВА (исходя из наихудшего значения cos ϕ в реактивной нагрузке). Данный уровень мощности удобен не только для крупных производств, но и для организации систем электроснабжения небольших производственных цехов в рамках малого бизнеса. Полностью сертифицированная конструкция электрической части и корпуса не создаст проблем в плане соответствия требованиям ПУЭ.

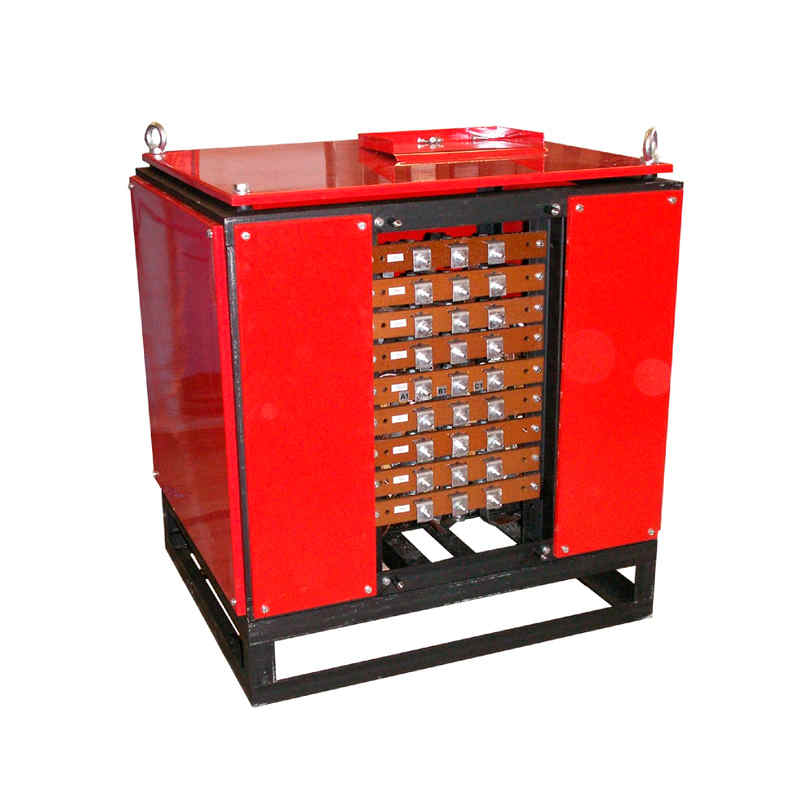

Трансформаторы этого типа могут работать как в качестве понижающих, так и в качестве повышающих. В конструкции трехфазного сухого силового трансформатора напряжения ТП3 мощностью 100 кВА специально предусмотрен вывод всех точек подключения к обмоткам на клеммные панели, что позволяет быстро смонтировать схемы с обратным преобразованием. При этом не требуется вскрытие корпуса установки. Серийная реализация трансформаторов этого типа выполнена по понижающей схеме с одной первичной обмоткой (380В) и рекомендуемым рядом выходных напряжений на вторичных обмотках.

Ввиду того, что предвидеть требуемую комбинацию напряжений и мощностей для произвольного производственного участка в принципе невозможно, на мощные трансформаторные установки мы рекомендуем составлять специальный заказ.

Работая с нами в режиме специального заказа, вы имеете возможность купить трехфазный сухой силовой трансформатор напряжения ТП3 мощностью 100 кВА в любой конфигурации, которая подразумевает не только изменение наборов обмоток, но и такие опции как: повышение степени защиты корпуса до IP54 (базовая – IP20), выбора материала обмоток.

Трансформатор 100 кВА: стоимость

В рамках специального заказа, компания «ЭТА» предлагает не только корректировку типовых моделей, но и разработку совершенно оригинальных силовых трансформаторных установок. Стоимость заказного изделия рассчитывается отдельно на этапе анализа технического задания и узнать её можно на следующий день после подачи заявки.

Трехфазные сухие силовые трансформаторы напряжения ТП3 по своим техническим характеристикам аналогичны сухим силовым трансформаторам ТС и сухим силовым трансформаторам ТСЗ.

ООО «ЭТА» владеет сертификатом таможенного союза на соответствие требованиям безопасности низковольтного оборудования и электромагнитной совместимости технических средств на трехфазные силовые трансформаторы ТС и трехфазные силовые трансформаторы ТСЗ.
